跌落式避雷器HY5WS-17/50DL
一、概述
跌落式（可投式、可卸式）避雷器是將配電型氧化鋅避雷器改裝后巧妙地安裝在跌落熔斷器的跌落式機構上，達到在不斷電的情況下，可以借助絕緣拉閘操縱桿方便地對避雷器進行檢測，維修與更換，不但保證了線路的暢通，而且大大地減少了電力維護人員的工作強度和時間，特別適合于不宜停電的場所如郵電通訊、機場車站、醫院、繁華商業區等。產品其它性能同配電型避雷器。
第二代跌落式避雷器增加了脫離器，在避雷器出現異常發生故障時，利用工頻短路電流讓脫離器動作，使脫離器接地端自動脫開，避雷器元件翻落，退出運行防止事故進一步擴大，并易于維護人員及時發現進行維護和更換。其翻落原理類似熔斷器熔絲熔斷引起熔管翻落。
我公司采用了目前先進的RW12型跌落機構，接觸可靠、分合靈活，并采用復合支柱和不銹鋼蓋的先進配件，具有防污防腐好等優點。脫離器有熱熔式和熱爆式兩種，熱熔式脫離器簡單經濟；熱爆式脫離器具有動作速度快，動作電流范圍廣，又能耐受規定電流沖擊和動作負載的優點。
產品性能滿足國家標準GB11032-2000(eqvIEC60099-4：1991）《交流無間隙金屬氧化物避雷器），JB/T8952-2005《交流系統用復合外套無間隙金屬氧化特避雷器》，GB311.1-1997《高壓輸變電設備的絕緣配合》。
二、產品特點
1.避雷器單元可帶電隨時裝卸，特別適合于不宜停電的場所。
2.帶脫離器，避雷器單元故障時能自動翻落，退出運行，故障線路正常運行。
3.因故障時單元翻落形成明顯標志，易于發現，及時維修更換。
4.避雷器采用復合外套，跌落機構采用復合支柱，憎水性好，耐污能力強。
三、使用條件
1. 環保溫度：-40℃~+40℃；
2. 海拔高度不大于3000m；
3. 電源頻率：48Hz~62Hz；
4. 最大風速不超過35m/s；
5. 地震烈度7度及以下地區。
四、產品型號說明
六、安裝使用說明
1.本產品應安裝在額定電壓于避雷器額定電壓一致的系統和設備的線路上。
2.安裝使用前請檢查避雷器元件與跌落式機構之間的松緊程度，以保證接觸良好并投卸靈活。
3.調整方法：轉動避雷器上銅觸滿頭（帶拉環），使其分閘拉力在6~10kg以內，并保持銅觸頭拉環側正朝外，然后銷緊下螺母，使拉環不易轉動。
4.安裝時，應使避雷器與鉛垂線成15~30度夾角，對地距離不少于200mm，各相間距離不少于350mm。、
5.跌落式機構上接線端接高壓線，下接線端必須可靠接地，切勿接反。
6.避雷器在投入運行前和投入運行后的注意事項同配電型避雷器。
7.當避雷器需要檢修或更換時，可在不斷電的情況下，借助絕緣拉閘操縱桿對準避雷器單元上的拉鉤進行方便的操作，如同更換跌落式熔管。
8.運行中避雷器單元跌落，應及時更換避雷器單元以恢復對系統的保護，而跌落式機構不需要更換，我公司可單獨提供相應的避雷器單元。
七、用戶須知
1.避雷器在安裝使用前，應存放在清潔、干燥的房間。
2.避雷器在投入運行錢，應作預防性試驗：
A、測量避雷器的絕緣電阻，>5000MΩ；
B、測量避雷器直流1mA下的電壓；
C、測量0.75倍直流1mA下的泄漏電流。
3.訂貨時請注明型號，避雷器參數及數量。如有特殊要求，請?jiān)诤贤凶⒚鳌?BR>4.產品自發貨之日起，兩年內在正常運行環境下因質量問題而不能使用，我公司負責維護和更換。

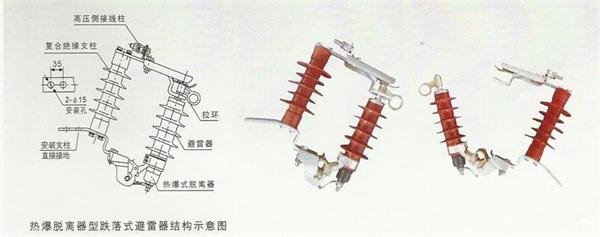

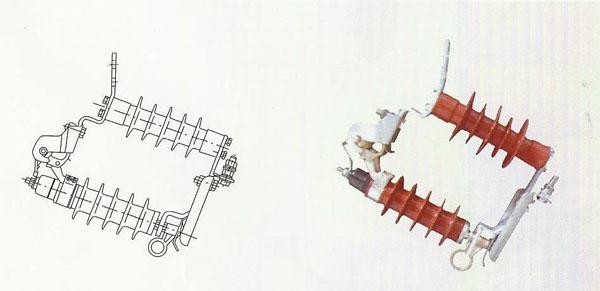

八、結構示意圖及產品照片
|
