2PE-3PE防腐
? ?
2PE-3PE防腐

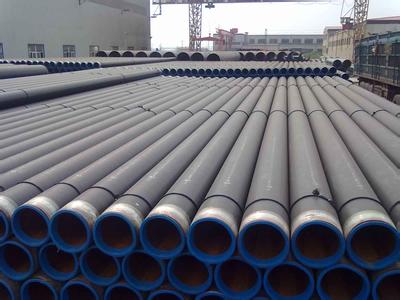

3PE防腐鋼管是指3層結(jié)構(gòu)聚烯烴涂層（MAPEC）外防腐鋼管，是國(guó)內(nèi)常用的一種防腐管道。一般指的是鋼管外壁防腐。其它還有IPN8710、FBE環(huán)氧粉末、環(huán)氧煤瀝青等防腐方式。
3PE防腐一般由3層結(jié)構(gòu)組成：
一層環(huán)氧粉末（FBE>100um）
第二層膠粘劑（AD）170～250um
第三層聚乙烯（PE）2.5～3.7mm
實(shí)際操作中將三種材料混合融為一體，經(jīng)過(guò)加工使之與鋼管牢固結(jié)合形成優(yōu)良的防腐層。其加工方式一般分纏繞式和圓模包覆式兩種。
2PE/3PE防腐管其適用于煤礦井下供排水、井下噴漿、正負(fù)壓通風(fēng)、抽放瓦斯、消防灑水等管網(wǎng)。熱電廠工藝用水廢渣、回水輸送管道。對(duì)于防噴淋、灑水系統(tǒng)的給水管路具有卓越的適用性。電力、通訊、高速公路等電纜保護(hù)套管。適用高層建筑給水、熱網(wǎng)供熱、自來(lái)水工程、燃?xì)廨斔汀⒙竦剌斔裙艿?。石油輸送管道、化工制藥、印染等行業(yè)輸送腐蝕性介質(zhì)的工藝管道。污水處理排放管、污水管以及生物池防腐工程。農(nóng)業(yè)灌溉用管、深井管、排水管等網(wǎng)路等等用途，可以說(shuō)3PE防腐鋼管在當(dāng)前的建設(shè)中是必不可少的，而相信通過(guò)科技的延伸，未來(lái)其還是有更加輝煌的成績(jī).
中油工程技術(shù)研究院在引進(jìn)3PE涂敷技術(shù)初期，于1995年4月參照DIN30670-1991和NFA49-710（1988年3月版）編制了中國(guó)一個(gè)3PE涂敷施工驗(yàn)收規(guī)范，用于陜京管道、庫(kù)鄯管道建設(shè)。同年升級(jí)為行業(yè)標(biāo)準(zhǔn)SY/T4013-1995，經(jīng)過(guò)幾年工程建設(shè)的總結(jié)和實(shí)踐，2001年改版為SY/T0413-2002，并于2002年8月1號(hào)起實(shí)施。
標(biāo)準(zhǔn)制定之初，根據(jù)中國(guó)的實(shí)際情況，聚乙烯以高密度聚乙烯為主，維卡軟化點(diǎn)定為不小于110℃；外防腐層的厚度按以低、中密度聚乙烯為主的德國(guó)標(biāo)準(zhǔn)DIN30670-1991來(lái)確定。極大地提高了3PE防腐層的抗沖擊強(qiáng)度，保證了陜京管道和庫(kù)鄯管道的施工質(zhì)量，SY/T0413-2002又將3PE防腐層的剝離強(qiáng)度、抗沖擊的指標(biāo)大幅提高，并明確規(guī)定了據(jù)一些專(zhuān)用料炭黑含量，保證了3PE防腐層的機(jī)械強(qiáng)度和耐候性能，并加大了補(bǔ)口剝離強(qiáng)度（即熱縮套、熱縮帶的對(duì)底漆鋼的剝離強(qiáng)度）抽測(cè)頻次，為保證管道外防腐涂層的質(zhì)量做出了貢獻(xiàn)。
3可靠研究
針對(duì)采用3PE涂層在國(guó)內(nèi)發(fā)生的爭(zhēng)論，中油工程技術(shù)研究院受北京華油天然氣有限公司委托，完成了《陜京輸氣管道外防腐3層結(jié)構(gòu)系統(tǒng)聚乙烯涂層安全評(píng)價(jià)研究》。該項(xiàng)研究包括從國(guó)外文獻(xiàn)收集到北京華油天然氣有限公司2001-2003年進(jìn)行的管線外防腐層開(kāi)挖檢查和不開(kāi)挖檢查的結(jié)果分析，以及陜京管道未用完露天堆放在華北石油鋼管廠2年和6年的3PE防腐性能檢測(cè)，得出如下結(jié)論：
（1） 目前國(guó)內(nèi)外防腐層應(yīng)用效果評(píng)價(jià)很好，對(duì)其使用中產(chǎn)生的缺陷報(bào)道的很少。報(bào)道的主要缺點(diǎn)有露點(diǎn)、剝離、陰極剝離、陰極保護(hù)屏蔽、剝離防腐層膜下腐蝕等，而且大部分有關(guān)缺陷的報(bào)道還停留在理論推測(cè)階段，如資料中提到陰極保護(hù)屏蔽的問(wèn)題，到目前還沒(méi)有關(guān)于防腐層實(shí)際運(yùn)作中出現(xiàn)陰極保護(hù)屏蔽的實(shí)例報(bào)道。經(jīng)過(guò)多年的實(shí)踐表明，隨著使用年限的增加，出現(xiàn)缺陷少的涂層系統(tǒng)是FBE/擠壓聚乙烯3層結(jié)構(gòu)防腐系統(tǒng)。
（2） 通過(guò)對(duì)歐洲聚乙烯防腐層30年應(yīng)用史的回顧，雖然理論上剝離防腐層下會(huì)發(fā)生腐蝕或應(yīng)力腐蝕開(kāi)裂，但目前還沒(méi)有發(fā)生剝離防腐層下出現(xiàn)膜下腐蝕或應(yīng)力開(kāi)裂的案例。在德國(guó)曼內(nèi)斯曼研究所，曾經(jīng)進(jìn)行了長(zhǎng)期的腐蝕實(shí)驗(yàn)室實(shí)驗(yàn)，以模擬防腐層應(yīng)用效果。腐蝕實(shí)驗(yàn)環(huán)境有土壤、水、試驗(yàn)主要檢查應(yīng)力腐蝕開(kāi)裂問(wèn)題，其實(shí)驗(yàn)防腐是把有缺陷的聚乙烯防腐層鋼管置于腐蝕條件和應(yīng)力條件下，腐蝕環(huán)境為含有NaHCO3的沙土環(huán)境，溫度70℃，管地電位-430~-460mV，鋼管表面以不同方式預(yù)處理，所有鋼管均帶壓循環(huán)。實(shí)驗(yàn)結(jié)束，防腐層缺陷周?chē)蚨嗷蛏俣加袆冸x，但剝離區(qū)為發(fā)現(xiàn)腐蝕。表面無(wú)氧氣化皮的鋼管為出現(xiàn)應(yīng)力開(kāi)裂，有氧化皮的鋼管出現(xiàn)了開(kāi)裂，裂紋大深度0.2mm，可能是由應(yīng)力腐蝕造成。由此得出結(jié)論，徹底的表面處理是防止應(yīng)力開(kāi)裂的有效手段。
（3） 陜京管道2003年開(kāi)挖763m長(zhǎng)管段，3PE防腐層共有破損點(diǎn)四個(gè)。由破損點(diǎn)的缺陷形式可以看出，防腐層的破損均是由硬物劃傷所致。對(duì)3PE直管和冷彎管3個(gè)探坑檢查，共檢測(cè)17出剝離強(qiáng)度，其中5處剝離強(qiáng)度值低于70N/ cm，小剝離強(qiáng)度120N/cm,大剝離強(qiáng)度200 N/cm。產(chǎn)生原因?yàn)殛兙┕艿朗菄?guó)內(nèi)首次采用3PE涂敷技術(shù)，涂敷商的涂敷水平有限，對(duì)工藝工程的控制能立相對(duì)較差，可能導(dǎo)致個(gè)別管道的涂敷工藝設(shè)置不當(dāng)造成防腐層的粘接力差。防腐層剝離強(qiáng)度低只是個(gè)別部位，而且只要防腐層無(wú)破損，也不會(huì)造成管道腐蝕。
（4） 1999年和2003年對(duì)華北石油鋼管廠露天存放的陜京管道剩余防腐管進(jìn)行了抽測(cè)，其防腐的性能基本沒(méi)有下降，尤其是華龍公司采用齊魯聚乙烯生產(chǎn)的防腐管，存放6年后各項(xiàng)指標(biāo)仍符合現(xiàn)行標(biāo)準(zhǔn)SY/T0413-2002規(guī)定，說(shuō)明3PE防腐層確實(shí)具有優(yōu)良的耐久和抗衰老性能。
綜合調(diào)研情況和陜京管道的檢測(cè)結(jié)果，3PE防腐層的主要缺陷是施工過(guò)程中的機(jī)械損傷。
推薦產(chǎn)品
- 如何使用聚氨酯保溫管才能節(jié)能?
- 有關(guān)對(duì)防腐鋼管涂層的相關(guān)介紹
- 您對(duì)鋼套鋼保溫管的接頭方法有所了解嗎?
- 怎樣對(duì)3PE防腐鋼管進(jìn)行安裝呢？
- 你知道直縫鋼管的存放方法嗎?
聯(lián)系人：劉 超
電 話：0317-6093578
傳 真：0317-6090008
郵 編：061300
地址：河北省滄州市鹽山縣正港工業(yè)區(qū)
